Resumen

El reto

Desarrollar una alternativa reutilizable a los imperdibles tradicionales utilizada por corredores, evitando perforar la ropa deportiva y facilitando la colocación del dorsal antes de una competición.

La solución

Diseñar un sistema de fijación mediante imanes compuesto por dos piezas que permite sujetar el dorsal de forma rápida, segura y sin dañar el tejido.

El resultado

El proyecto dio lugar al desarrollo de un concepto de producto centrado en la experiencia del corredor, optimizando tanto la facilidad de uso como su futura fabricación.

Contexto del proyecto

En la mayoría de carreras populares y competiciones deportivas, el dorsal continúa fijándose mediante imperdibles. Aunque se trata de una solución económica y ampliamente extendida, presenta varios inconvenientes para el usuario.

Cada uso implica perforar la prenda deportiva, requiere cierto tiempo de preparación antes de la prueba y puede resultar incómodo al manipularlo, especialmente con ropa técnica o prendas de alto valor.

PIP nace con el objetivo de ofrecer una alternativa más cómoda, reutilizable y respetuosa con la ropa deportiva, manteniendo una fijación fiable durante la actividad física.

Desde el inicio, el proyecto se planteó bajo una filosofía de diseño orientada a la fabricación, buscando un producto sencillo, con pocas piezas y preparado para evolucionar hacia una producción en serie.

El problema

Los imperdibles apenas han cambiado durante décadas, a pesar de que el equipamiento deportivo ha evolucionado significativamente.

Los principales problemas detectados fueron:

• Perforación permanente de camisetas técnicas.
• Colocación lenta antes de la competición.
• Producto que no genera marca, posible oportunidad perdida.

El objetivo consistía en resolver estos problemas mediante una solución sencilla que no aumentara innecesariamente la complejidad del producto, pero que al mismo tiempo se convirtiese en una nueva plataforma publicitaria para los eventos deportivos.

Proceso de diseño

Investigación

Se analizó la experiencia de los corredores durante la preparación de una carrera, identificando los principales puntos de fricción relacionados con la colocación del dorsal.

También se estudiaron soluciones existentes dentro del mercado de accesorios deportivos para comprender sus ventajas y limitaciones. Los pines imantados ya existían, pero ninguno se había planteado como plataforma publicitaria para añadir a patrocinadores o el logotipo del evento.

Los criterios principales fueron:

• Visibilidad
• Facilidad de uso
• Rapidez de instalación
• Comodidad
• Reutilización
• Compatibilidad con distintos tejidos

Conceptualización

A partir de la investigación comenzaron las primeras propuestas conceptuales.

Desde las fases iniciales se priorizó:

• Reducir el número de componentes
• Facilitar el montaje
• Conseguir una geometría compacta pero visible en fotografías
• Mejorar la experiencia del usuario

Las decisiones de diseño se tomaron considerando no solo la funcionalidad sino también la futura viabilidad en cuanto a fabricación y personalización.

Desarrollo

El producto se desarrolló mediante modelado CAD iterativo.

Durante esta fase se definieron:

• Dimensiones generales
• Geometría de las piezas
• Alojamiento del sistema magnético
• Tolerancias necesarias para fabricación

Cada iteración buscó equilibrar resistencia, facilidad de uso y simplicidad constructiva.

Prototipado

El prototipado rápido permitió validar el concepto antes de plantear una fabricación definitiva.

La impresión 3D facilitó comprobar:

• Ergonomía
• Tamaño y visibilidad del la marca
• Facilidad de manipulación
• Integración de los imanes

Este proceso redujo el coste de las iteraciones y permitió introducir mejoras de forma ágil.

Diseño para fabricación

Uno de los principios del proyecto fue aplicar criterios de Diseño para Fabricación (DfAM) desde las primeras fases.

Las decisiones buscaron:

• Minimizar el número de piezas
• Eliminar por completo el uso de soportes (ahorrando material)
• Simplificar el ensamblaje
• Eliminar por completo operaciones posteriores de postprocesado
• Facilitar una futura producción en serie mediante impresión 3D FDM

Decisiones clave de diseño

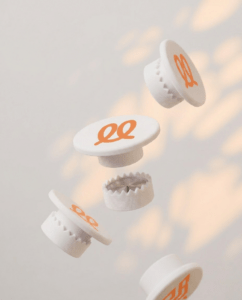

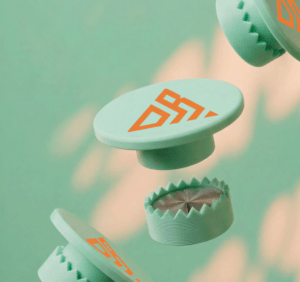

Sistema de fijación magnético y superficie rugosa

El núcleo del proyecto consiste en sustituir los imperdibles tradicionales por un sistema de imanes que mantiene el dorsal sujeto sin perforar la ropa. La superficie rugosa de la pieza interior evita que los imanes se deslicen por la prenda durante la carrera.

Esta solución asegura un ajuste resistente del dorsal, y al ser imantado, permite reutilizar el producto en múltiples competiciones.

Experiencia de uso

El diseño se centró en que el proceso de colocar y retirar el dorsal resultara rápido e intuitivo.

Reducir los pasos necesarios antes de una carrera mejora la experiencia y elimina uno de los pequeños inconvenientes habituales para muchos corredores.

Diseño orientado a promoción

Desde el inicio se planteó el añadir una superficie lo suficientemente grande como para poder incluir un logotipo, pero sin ser un impedimento a la hora de utilizar el producto.

El objetivo fue buscar el equilibrio entre visibilidad y facilidad de uso.

Resultados

El proyecto permitió desarrollar un concepto de producto centrado en aportar diferenciación a un gesto cotidiano que apenas había evolucionado dentro del ámbito del running.

Además del propio diseño, el proyecto sirvió para consolidar una metodología de trabajo basada en:

• Iteración rápida mediante prototipos
• Diseño orientado a fabricación
• Reducción de complejidad
• Validación temprana de decisiones

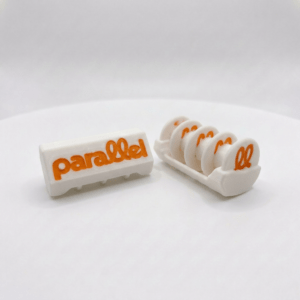

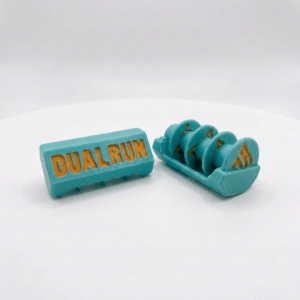

Algunas marcas que ya han adoptado a PIP son:
